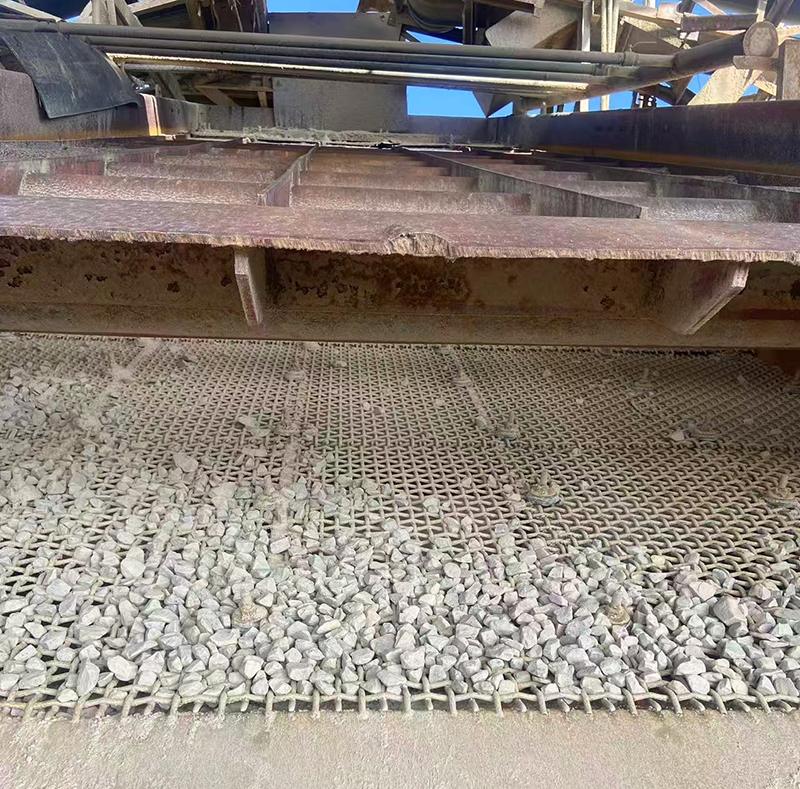

‍錳（měng）鋼編織篩網作為工業篩（shāi）分領域的重要配件，憑借其透篩率高、高強（qiáng）度、耐磨性和抗衝擊性，廣泛應用於礦山、冶金、建材等行業。應用曆史長，技術成熟。然而，在實際使用過程中，篩條斷裂問題（tí）頻發，直接影響篩（shāi）分效率和設備壽命。這個問題（tí），一直令篩網使用單位頭痛，盡（jìn）管利用多種方法來減緩，但是很難杜絕。本文深入分析其斷裂原因，從材料特性、結構設計、工藝缺陷、使用環境及維護管理等多維度展開探討。

 一、材料因素：從冶金缺陷到微觀結構失衡

1. **錳（měng）鋼材質不達標** 部分廠家為降低成本采用非標錳鋼（gāng），碳錳配比失衡（如Mn含量低於0.5%），導致材料硬度和（hé）韌性不足。據相（xiàng）關報道的某（mǒu）礦山案例中，篩網使（shǐ）用1個月即出現大麵積斷裂，經檢測發現材料實際抗（kàng）拉強度僅為標（biāo）準65Mn鋼（gāng）的60%。

2. **冶金缺陷的（de）潛伏危機** 鋼坯中存在的氣孔、夾渣等缺陷在軋製過程（chéng）中形成微觀（guān）裂紋源。搜狐（hú）網行業調（diào）查顯示，約（yuē）23%的（de）早期斷裂與（yǔ）材（cái）料內部非金屬夾（jiá）雜物（wù）超標有關，這（zhè）些缺陷在交變應力作用下逐步（bù）擴（kuò）展為宏觀裂紋。

3. **熱（rè）處理工藝失控** 淬火溫度過高（超過880℃）會導致晶粒粗化，而回火不充分則使殘餘（yú）奧氏體過多。某建材企（qǐ）業（yè）送檢的斷裂篩條金相分（fèn）析顯示，馬氏體組織占比（bǐ）超過90%，顯著提高了材料脆性。

 二、結構設計缺陷：應力集中的隱形殺手

1. **篩條截麵設計不合理** 矩形截麵篩條在棱角處易產生應力集中，某冶金廠改用圓角梯形截麵後，篩（shāi）網壽命提升40%。動態模（mó）擬數據（jù）顯示，傳統矩形截麵篩條在振動篩2000次/分鍾工況下，棱（léng）角處應力（lì）可達平均值的2.3倍。

2. **編織結構匹配失誤** 經緯絲徑比大於1:1.2時，細絲更易斷裂（liè）。某黃金選礦（kuàng）廠案例表明，將原先1.5mm經絲與2.0mm緯絲的配比調（diào）整為1.8:2.0後，篩網（wǎng）使用壽命（mìng）延長至原2.7倍。

3. **連接節點設計薄弱** 卡扣式連接在高（gāo）頻振動下（xià）易產生微動磨損，某振動篩（shāi）製（zhì）造商改用激光（guāng）焊接工藝後，節點斷裂率下（xià）降78%。

 三、工藝製造缺陷 質量失控的連鎖反應

1. **冷作（zuò）硬化效應被忽視** 衝壓成型時變形量超過（guò）15%會導致材（cái）料（liào）塑性急劇下降。檢測數據表明，過度冷作的篩條疲勞極限降低30%-45%。

2. **表麵處理缺失** 未（wèi）進行噴丸強化的篩條，其疲勞壽命僅為處理（lǐ）後的1/3。某水泥廠（chǎng）篩網對比試驗顯示，經噴丸處理的篩條微裂紋（wén）萌生時間推遲400小時。

3. **尺（chǐ）寸公差失控（kòng）** 篩條厚（hòu）度偏（piān）差超過±0.05mm時，會導致載荷分（fèn）布不均（jun1）。某煤礦篩網斷裂分析報告指出，30%的斷裂始於超差篩條的（de）應力集中區。

四、工況環境：不可忽視的外部誘因

1. **過載衝擊（jī）的破壞性** 當物料瞬時（shí）流量超過設（shè）計值30%時，衝擊（jī）載荷可達靜態的（de）5-8倍。某鐵礦（kuàng）事故分析顯（xiǎn）示（shì），堵塞導致的過載使篩（shāi）條承受了11kN的瞬時衝（chōng）擊力。

2. **腐蝕（shí）環境的（de）協同（tóng）效應** 在pH<4的酸性環境中，錳鋼的應力腐（fǔ）蝕裂紋擴展速率提高（gāo）4倍以上。沿海某選礦廠的篩網在鹽霧環境下，使用壽（shòu）命較內陸縮短60%。

3. **振動參數失配** 激振力（lì）方向與篩麵夾角偏差超過5°時，會引發異常扭振。頻譜分析證實，這種扭振（zhèn）可使（shǐ）篩條根部應力振幅增大2.5倍。

 五（wǔ）、維護管（guǎn）理漏洞：人為因（yīn）素的疊加（jiā）影響

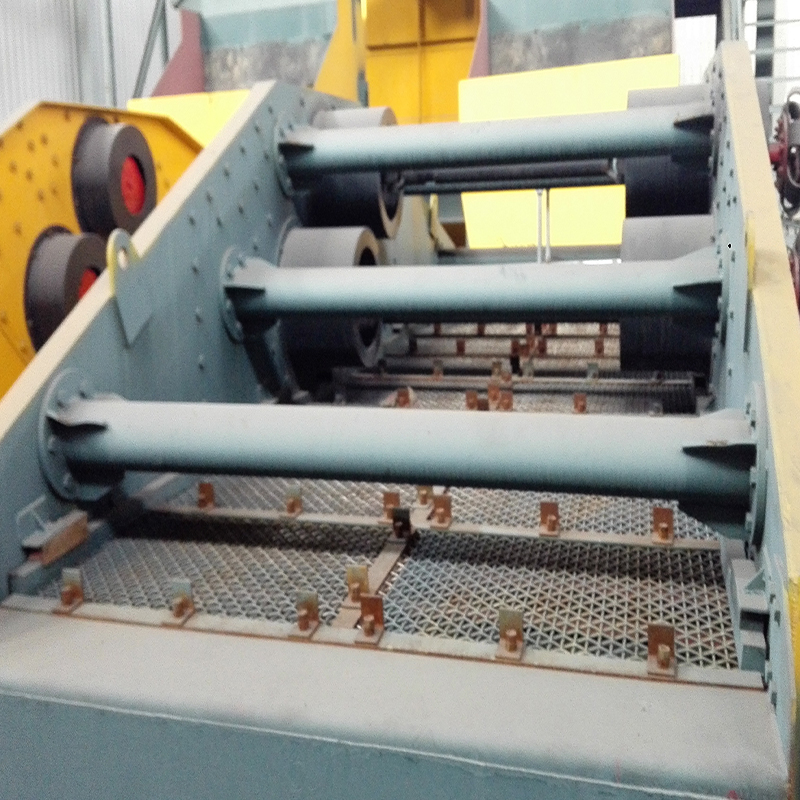

1. **安裝（zhuāng）預緊力失控** 張力過大會導致篩條初始應力接近屈服（fú）極（jí）限。某鋁土（tǔ）礦的張力監測數據顯示，超張緊的篩網其初始應力占材（cái）料屈服強度的85%，大幅縮短疲勞壽命。

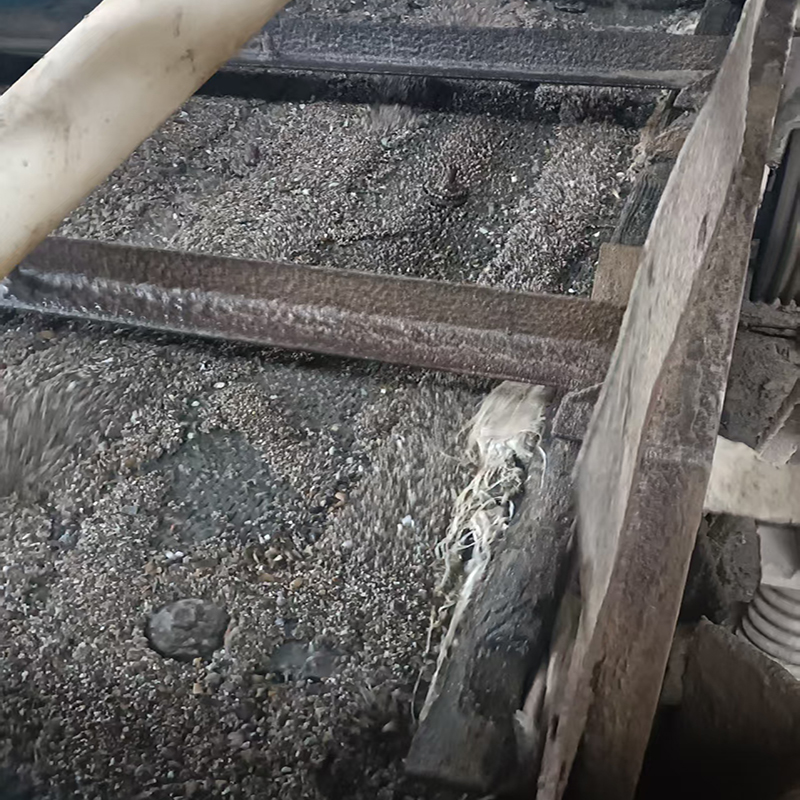

2. **清潔維護缺（quē）失** 篩孔堵塞率達15%時（shí），局部負荷增加40%。紅外熱像儀檢測發現，堵塞區域（yù）的篩條（tiáo）溫度較正常區（qū）域高28-35℃，加速了材料性能（néng）退化。

3. **非規範維修的二次（cì）傷（shāng）害** 氣割（gē）修補造成的熱影響區硬度波動達HRC10-15，某焦化廠維修後的篩網在熱影響（xiǎng）區發生斷（duàn）裂的概率提升至82%。

 六、係統性（xìng）解決方案

1. **全流程質量控製體係** 建立從原材料入廠（光譜檢（jiǎn）測+超聲波探（tàn）傷）到成品出廠（疲勞試驗+三維尺寸檢（jiǎn）測）的19道檢驗（yàn）工序，某龍頭企業借此將篩網報廢率控製在0.3%以（yǐ）下。

2. **數字孿生技術（shù）的應用** 通過構建篩（shāi）網動力學模型，可提前預測90%以上的潛（qián）在斷裂風險。某智能礦山項目實踐表明，該技術使（shǐ）計劃外停機減少75%。

3. **複合材料的突破性應用** 碳化鎢顆粒增強錳鋼基複合材料，在同等工況下使（shǐ）用壽命提（tí）升3-4倍，雖（suī）然初期成本增加50%，但綜合效益提高（gāo）200%以上。

結語：錳鋼篩網斷裂本質是材料-結構-載荷係統失衡的表現，需采用全生（shēng）命周期管理思維。隨著智能監測技（jì）術和新型（xíng）材料（liào）的進步，未來五年行業有望將篩（shāi）網斷裂事故率降低至現有水（shuǐ）平的20%以（yǐ）下，這需要製造商、使用方（fāng）和維護方的協同創新。當前階（jiē）段（duàn），建立基於大數（shù）據（jù）的預防性維護體係，仍是控製斷裂風險最具性價比的解決方案。
