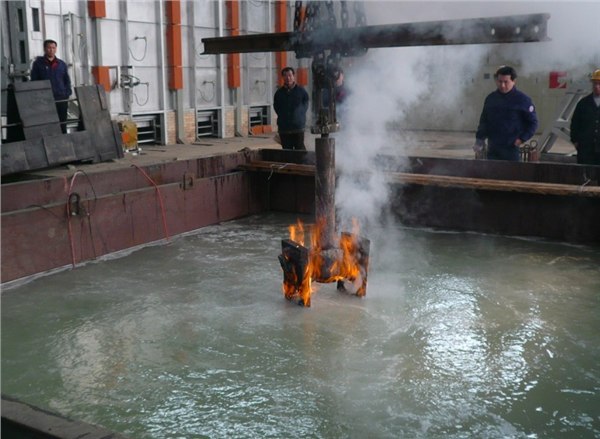

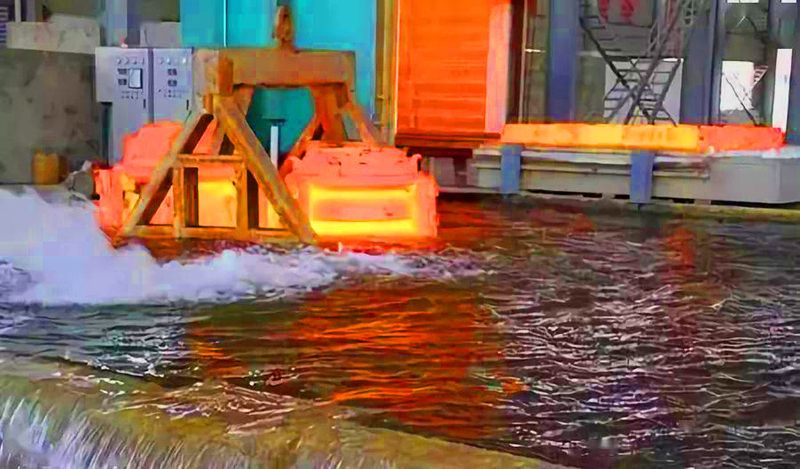

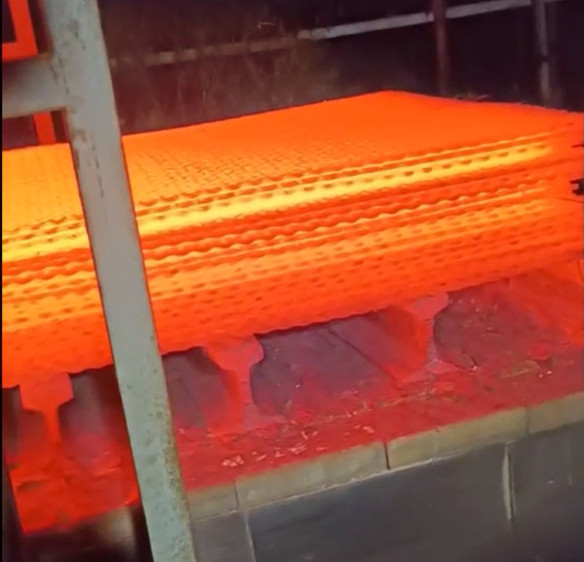

焊接（jiē）篩網（wǎng），成型經過900°高溫加熱，燒透達到一定時間後，進行水淬火。

水是冷卻能力較強（qiáng）的淬火介質。來源廣、價格（gé）低、成分穩定不易變質。缺點是在（zài）C曲線的“鼻（bí）子”區（500～600℃左右），水處於蒸（zhēng）汽膜階段，冷卻不夠快，會形（xíng）成“軟點”；而在馬氏體（tǐ）轉變溫度區（300～100℃），水處於沸騰階段（duàn），冷卻（què）太快，易使馬氏體轉變速度過快而（ér）產生很大的內應力，致使工件變形甚至開裂。當水溫升高，水中含有較（jiào）多（duō）氣體或水中混入不溶雜質（如油、肥皂、泥漿等），均會顯著降低其冷卻能力。因此水適用於截麵尺寸不大、形狀簡（jiǎn）單的碳素鋼工件的淬火冷卻（què）。

 在水中加入（rù）適量（liàng）的食鹽'使高溫工件浸入該冷卻介質後，在蒸汽膜階段析出鹽和（hé）堿的晶體並立即爆裂，將蒸汽膜破壞，工件表麵的氧化（huà）皮也被（bèi）炸碎，這樣可（kě）以（yǐ）提高介質在高溫區的冷卻（què）能力。

所以鹽水淬火可以（yǐ）獲得比較高（gāo）而且均勻（yún）的硬度。同時由於冷卻均勻，變形開裂的傾向比（bǐ）清水小。鹽水濃（nóng）度一般（bān）為5％～15％。
