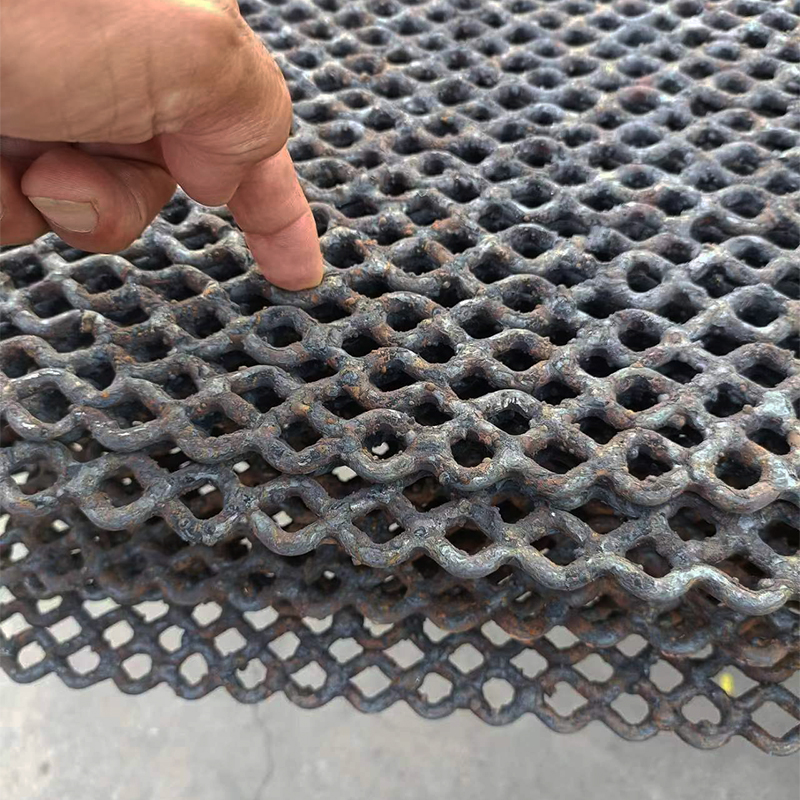

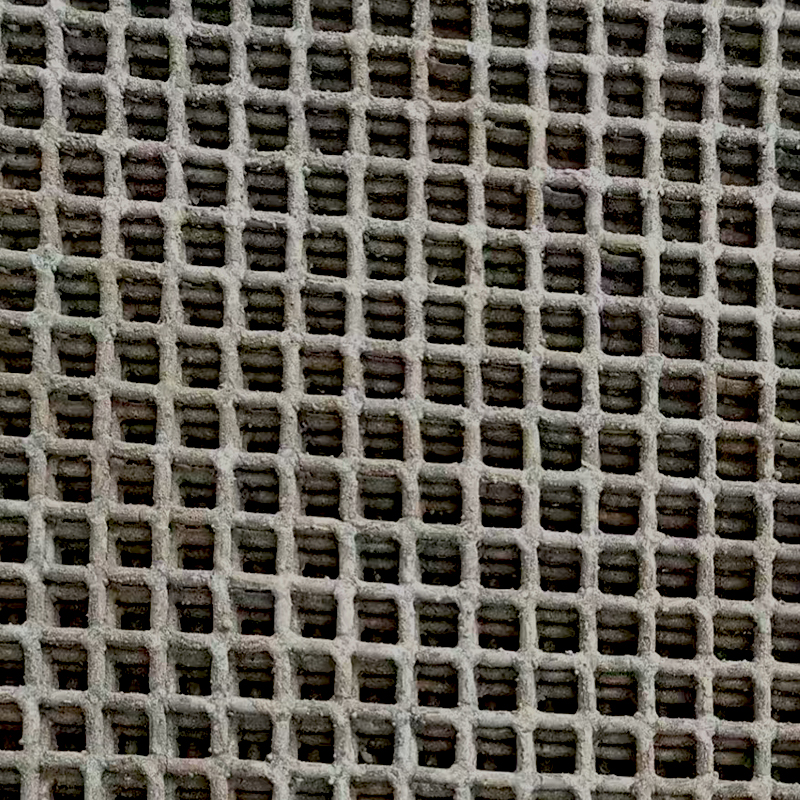

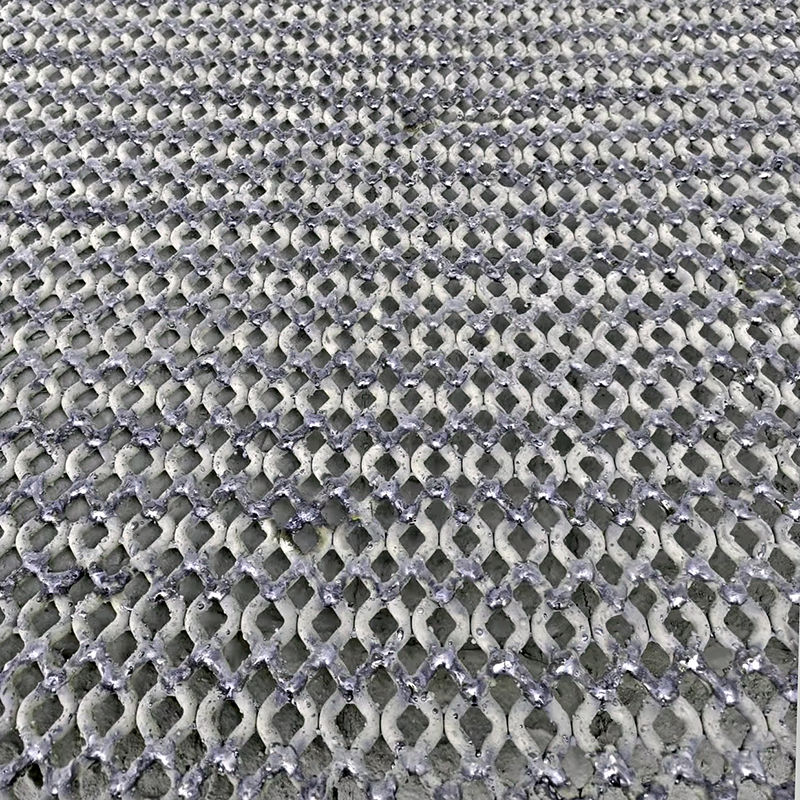

在錳鋼篩網和焊接礦篩網的加工（gōng）過程中，由於材料特性和工藝要求，容（róng）易出現以下問題，需特別注（zhù）意：

1. 焊接問題

  熱裂紋：錳鋼（如65Mn）碳當量高，焊接時熱影響區易（yì）產生淬硬組織，導致冷裂紋（wén）或熱裂紋。需預（yù）熱（150~300℃）並控製層間溫度。

  變形：焊接熱量集中易導致篩網局部變形，影響平（píng）麵度。需采用分（fèn）段（duàn）跳焊、夾具固定或反變形工（gōng）藝。

  焊材匹（pǐ）配不當：若選用普通焊條（如J422），可能導致焊縫強度不足或脆化。推薦使用低氫焊（hàn）條（如J507）或匹配錳鋼的專用焊材。

2. 材料加工硬化

  錳鋼硬度高：加工時易磨損刀具，需選用硬質合金或（huò）塗層刀（dāo）具，並控製切削速度與進給量。

  衝孔/切割（gē）邊緣微裂紋：冷（lěng）衝壓或激光切割時，邊緣可能因應力集中產生微裂紋。建議切割後打磨（mó）或退火處理。

3. 篩孔精度（dù）與一致性

  孔距偏差：焊接（jiē）或衝孔時定（dìng）位不準，導致篩孔分布不均。需使用數控衝床或激光定位。

  毛刺問題：衝孔後孔邊緣毛刺影（yǐng）響篩分效率，需增加去毛刺工序（如振動拋（pāo）光或化學拋光）。

4. 應力集中與疲勞斷裂

  焊接殘餘應力：焊縫附近易形成應力（lì）集中，長期使用可能疲勞開裂。建議焊後（hòu）去應力退火（600~650℃緩冷）。

  篩網（wǎng）支撐不足（zú）：安裝（zhuāng）時若支撐間距（jù）過大（dà），振動篩分中易局部斷裂，需優化支撐結構。

5. 表麵處理缺陷

  鍍層/塗層脫落：錳鋼（gāng）表麵（miàn）氧化皮（pí）難清理，若前處理（lǐ）不徹底（如噴砂（shā）、酸洗），鍍鋅或噴塑易剝落。需（xū）嚴格表麵（miàn）預處理。

  防（fáng）鏽不足：錳鋼易鏽蝕，加工（gōng）後（hòu）需（xū）及（jí）時塗防鏽油或做長效防腐處（chù）理（如（rú）熱浸（jìn）鋅）。

6. 安裝與使用問題

  張緊不（bú）均：安裝時篩網張（zhāng）緊力不一致，導致局部過早磨損。需使用均勻張緊（jǐn）裝置。

  物料（liào）衝擊磨損：高硬度礦石（如鐵礦）易磨損篩（shāi）網表麵，可考慮堆焊耐磨層（céng）或選用更耐磨材料（如高錳鋼Mn13）。

解決方案建議

1. 工藝優化（huà）：焊接前預熱、焊後熱處（chù）理；衝孔采用多工位模具。

2. 設備升級：使用數控激光切割、自動（dòng）化焊接設備提高（gāo）精度。

3. 質檢（jiǎn）控製：超聲波探傷檢查焊縫（féng），篩孔通止規檢測孔徑一致性。

通過（guò）針對性措施，可顯著提升錳鋼篩網的加工質量和使用壽（shòu）命。
