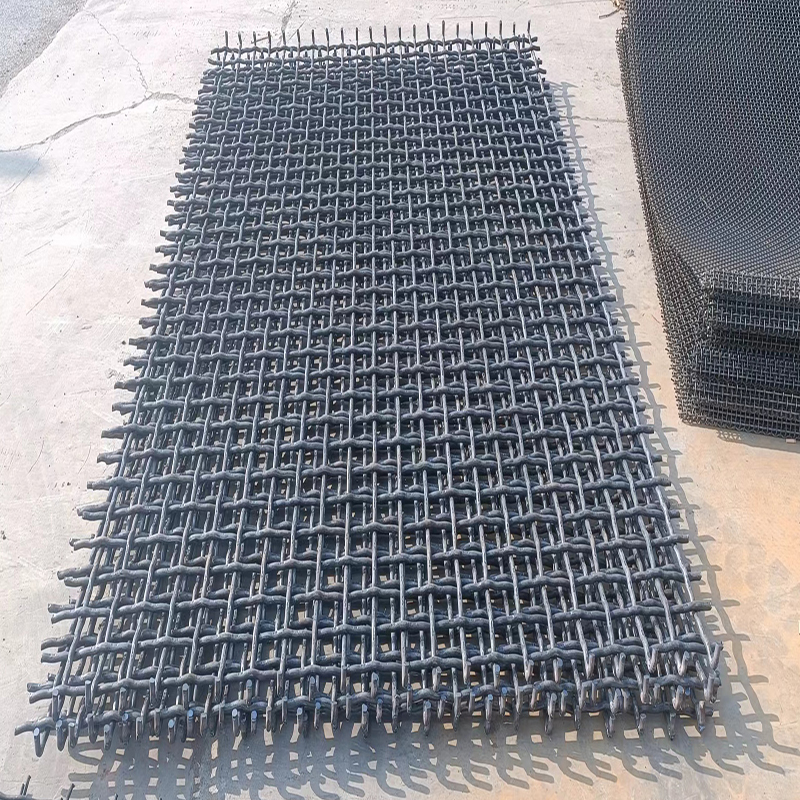

錳鋼編織（zhī）篩網作為工業篩分領（lǐng）域的重要材料，其性能（néng）表現與使（shǐ）用溫度密切相關。這種由（yóu）高錳鋼絲經特殊（shū）工藝編織而成的篩網，憑借優異的耐磨（mó）性、抗衝擊性和抗拉伸（shēn）強（qiáng）度，廣泛應用於礦山、冶（yě）金、建材等行業。然而，溫度變化會顯著影（yǐng）響其物理特性，因此在實際應用中必須嚴格遵循溫度規範，以（yǐ）確保篩網（wǎng）發揮最佳效能並（bìng）延（yán）長使（shǐ）用（yòng）壽命。

一（yī）、錳鋼篩網的材質特性與溫度耐受基礎

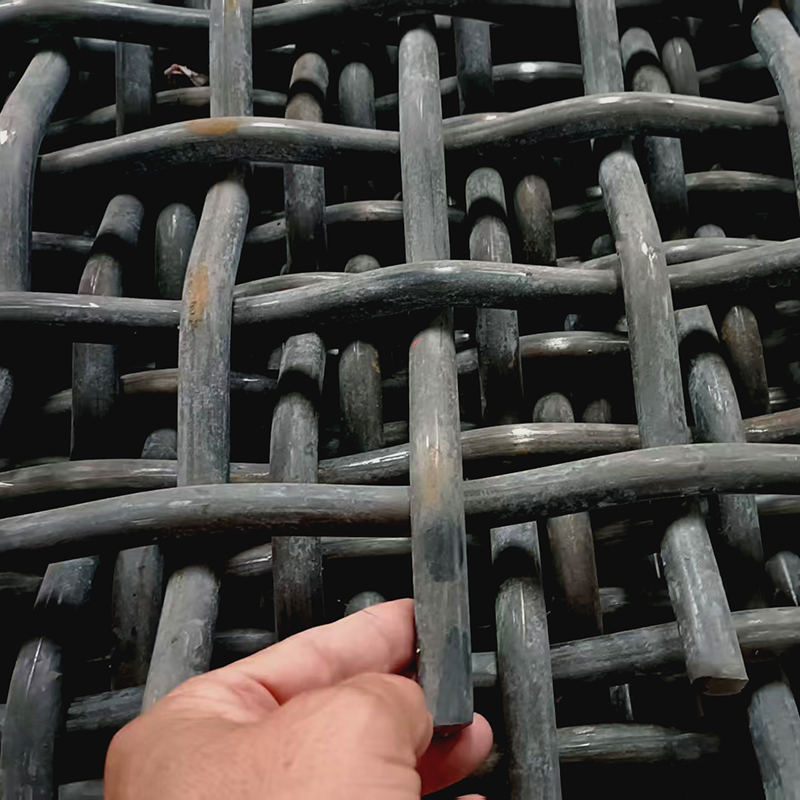

錳鋼（如65Mn、60Si2Mn等）是一種高碳合金鋼，其核心優勢在於通過熱處理後形成（chéng）的奧氏體組織（zhī），能夠在受力時產生加工硬（yìng）化現象，從而提升表麵硬度。這種（zhǒng）特性使得錳鋼（gāng）篩網在常溫至中溫範圍（wéi）內（-20℃至350℃）表現出卓越的耐磨性能。但當溫度超過350℃時，材料內部的晶體結構（gòu）會逐漸發生變化：奧（ào）氏體開始分解，導致硬度下降，同（tóng）時韌性降低，篩網可（kě）能出現脆化甚至斷裂。例如，在鐵礦（kuàng）破碎生產線中，若物料溫度持續高於400℃，篩（shāi）網的使用壽命可能縮短50%以上。

二、不同溫度區間的性能表現與應對措施

1. 低溫環境（jìng）（-40℃至0℃）

在嚴寒條件下，錳鋼的韌性會隨溫度（dù）降低而減弱。當環境溫度低於-20℃時，篩網受衝擊易產生微裂（liè）紋。北方露天礦場需特別注意冬季作業，建議選用經過（guò）深冷處理（-196℃液氮環境）的篩網（wǎng），或采用含鎳元（yuán）素的改性錳鋼（如16MnNi），其低溫衝（chōng）擊功可提升30%以上（shàng）。某黑龍江（jiāng）石（shí）墨選礦廠的實踐表明，改進後的篩網在-30℃環境下破損率下降至常規產品的1/5。

2. 常溫至中溫（wēn）（0℃至250℃）

這是錳鋼篩網（wǎng）的最佳工作區間。此時材料加工硬化效應顯著，能有效抵抗物料的摩擦與衝擊。例如水泥（ní）行業（yè）旋窯出（chū）料（liào）口的篩分（fèn）環節，物料（liào）溫（wēn）度通常維持在200℃左右，標準錳鋼篩網平均使用壽命可（kě）達6-8個月。需注意（yì）的（de）是，若篩分酸性或堿（jiǎn）性物料（如磷礦尾渣），即使溫度適中，也應配合防腐塗層使用。

3. 高溫臨（lín）界區（250℃至400℃）

當溫度逼近350℃時，篩網會出現明顯的（de）熱疲勞現象。某銅冶煉廠的案例顯示，處理380℃熱熔（róng）渣的篩網，其疲勞裂（liè）紋擴展速度是常溫環（huán）境的7倍。此時可采（cǎi）取三種方案：一是改用耐熱鋼（如310S不（bú）鏽鋼（gāng））與錳鋼複合的編織結構；二是在篩網表麵噴塗Al2O3陶瓷塗（tú）層（céng）；三是設（shè）計間歇式篩分流程，控製單次（cì）作業時間不超（chāo）過（guò）30分鍾。

4. 超高（gāo）溫（wēn）禁區（＞400℃）

在此溫度下，常規錳鋼篩網已不適用。燒結礦篩分等特殊工況需采用不鏽鋼燒結網或多層複合網，例如304L不鏽鋼燒結網可耐受650℃高溫，而因科鎳合金多層網甚至能在900℃環境下（xià）穩定工（gōng）作。值得注（zhù）意的（de）是，高溫環境還需考（kǎo）慮熱膨脹係數——錳鋼的線膨脹係（xì）數為11.5×10⁻⁶/℃，安裝時需預留比常溫多15%-20%的彈性間隙。

三、溫度與其他因素的協同影響機（jī）製

1. 動態載荷下的溫度效應

振動篩的加速度會加劇（jù）溫（wēn）升影響。實驗數據表明，當篩機振幅達5mm、頻率20Hz時，篩網（wǎng）局部（bù）溫度可比物（wù）料溫度高80℃。因此（cǐ）處理200℃物料時，實際需（xū）按280℃標準選型。

2. 腐蝕介質與溫度的耦合作用

在濕法冶金領域，80℃的酸性漿料會使錳鋼（gāng）腐（fǔ）蝕速率提高4-8倍。雲南某鋅浸出（chū）車間采（cǎi）用鍍鋅錳（měng）鋼篩網（鋅層厚度≥50μm），在pH=2、溫度75℃的條件下，使用壽命延長至普通篩網的3倍。

3. 熱循環疲勞壽命預測

通過Manson-Coffin公式計算可（kě）知，若篩網每日經曆10次150℃-50℃的熱（rè）循環，其疲勞壽命約為1.2萬次循環。這提示頻繁啟停的產線應優（yōu）先選擇含釩微合金化錳鋼（如42MnV），其熱（rè）疲勞抗力可提升40%。

四、溫度監控與維（wéi）護策略

現代化篩分係統應集成紅外測溫模塊，實時監測篩網表麵溫度分布。當局（jú）部溫度（dù）超過300℃時，自動觸發噴霧降溫係統。維護方麵建議：

- 每8小時檢查（chá）篩網張緊度，高（gāo）溫環境（jìng）下金屬蠕變會導致預緊力損失15%-25%

- 采（cǎi）用高溫潤滑脂（如二硫化鉬鋰基脂）保養振動篩軸承，避免因摩擦熱傳導影響篩網

- 建立溫度-壽命對應數據庫，如某鉬礦發現篩網在280℃累計工（gōng）作200小時後需（xū）強製更換

五、特殊場景的定製化解決（jué）方（fāng）案

對（duì）於溫度梯（tī）度較（jiào）大的工況（如煤（méi）炭幹（gàn）餾篩分），可設計變孔徑編織結構：高溫區采用疏編（如8mm孔距）以降低應力集中，低溫區密編（5mm孔距）保證篩分精度。某德國企業的雙相錳鋼篩網（表（biǎo）層高錳、內層低碳）在（zài）溫差200℃的環境中表現出優異的穩定性。

通過科學（xué）把握溫度參數，錳鋼（gāng）編織篩網能在複雜（zá）工業環境中發揮最大效能。未來隨著金屬基複合材料的發展，耐（nài）溫600℃以上的新型篩網或將改寫行業標準，但現階段合理控溫仍是保障篩分效率與經濟效益的關鍵所在。
