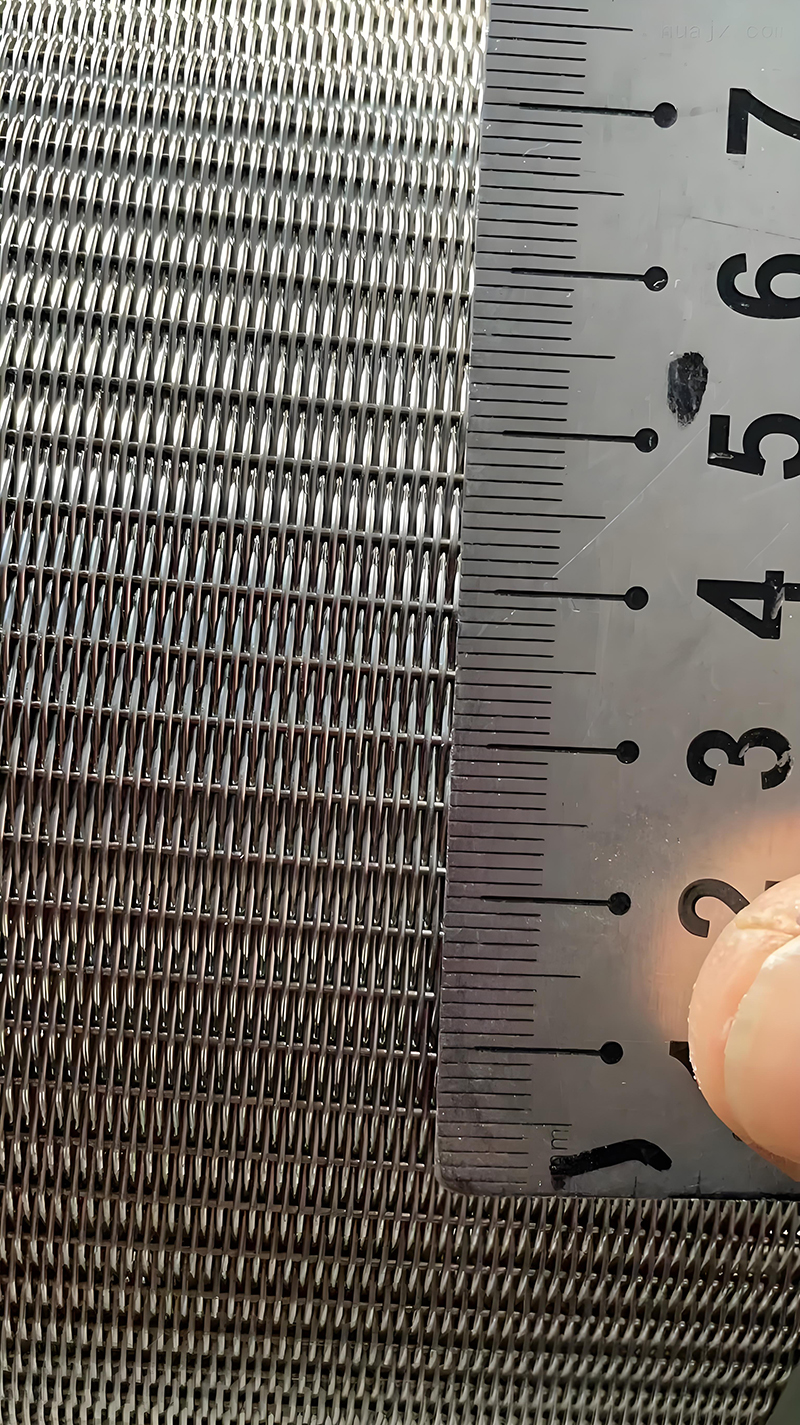

不鏽鋼篩板篩網作為工業過濾和篩分領域的重要材料，其（qí）耐酸堿性能直接決定了應用（yòng）場景的可靠性與壽命。在化工、食品加工、環保等行業中，酸堿環境對（duì）材料（liào）的腐蝕性挑戰尤為突出，而不同材質的不鏽鋼篩（shāi）網表現差異顯著。以316L和（hé）304為代表的奧氏體不鏽鋼因（yīn）其優異的耐腐蝕（shí）性成為主流選擇，但具體耐受範圍需結合濃度、溫度、接觸時間等綜合評估（gū）。

 一、材質特性與耐酸堿機理

316L不鏽鋼篩網（碳含量≤0.03%）通（tōng）過添加2-3%的鉬元素（sù）顯著提升了耐點蝕（shí）和縫隙腐蝕能力。鉬與鉻、鎳的協同作用使其在（zài）酸性環境中（zhōng）能形成更穩定的（de）鈍化膜，可耐受pH值2-11的酸堿（jiǎn）環境（常溫條件下）。例如，在（zài）10%硫（liú）酸溶液（20℃）中，316L的年腐（fǔ）蝕率低於0.1mm，而304不鏽鋼則可能超過0.5mm。對於弱堿（jiǎn）環境（如氫氧化鈉（nà）溶液濃度≤20%），316L甚至可長期穩定使用至80℃。

相比之下，304不鏽鋼篩（shāi）網雖在常溫下對稀硝酸（濃（nóng）度≤10%）和弱（ruò）有機酸（suān）（如醋酸）表現良好（hǎo），但在含（hán）氯（lǜ）離子或氧化（huà）性酸（如鹽（yán）酸）環境中易發生晶間腐蝕。實驗數據顯示，5%鹽酸溶液（40℃）作用30天後（hòu），304篩網（wǎng）會出（chū）現（xiàn）明（míng）顯（xiǎn）減薄，而316L僅表麵輕微失光（guāng）。

二（èr）、極端環境下的性能邊界

高（gāo）溫高濃（nóng）度酸堿環境（jìng）會加速材料失效。316L在60℃以上濃硫酸（濃度≥50%）中鈍化膜可能破裂，導致腐蝕速率呈指數級上升。而在強堿（jiǎn）領域（如pH≥13），當溫度超過50℃時，所有奧氏體不鏽鋼均可能（néng）發生堿脆現象。某化工廠案（àn）例顯示，用於氫氧化鉀溶液過濾的316L篩網在75℃、pH14條件下，僅6個月（yuè）即（jí）出現網狀裂紋（wén）。

特（tè）殊工（gōng）況需考慮介質複合作用：含氟化物的酸（suān）性溶液（如氫氟酸）即（jí）使（shǐ）濃度僅1%也會（huì）迅（xùn）速腐蝕不鏽鋼篩網；而海水（shuǐ）環境（jìng）（含Cl-約3.5%）與酸性氣體共存時，316L也需配（pèi）合陰極保（bǎo）護使用。此時可選擇哈氏合金C276篩網，其耐受pH範圍可擴展至0-14（除王（wáng）水外）。

三、表麵處（chù）理（lǐ）技術（shù）的增強效應

通過（guò）電解拋光或鈍化處理，可使316L篩網（wǎng）的耐酸性能提升30%以上。某製藥企業測試表明，經電解拋光的316L篩板在5%檸（níng）檬酸溶液中的使用壽命從18個月延長至28個月。而新型PTFE塗層（céng）技術更將適用pH範（fàn）圍拓寬至（zhì）1-13，但需注意塗層可能影響開孔率和流量。

值得警惕的是，焊接部位往往是腐蝕薄弱點。采用激光焊接的316L篩網比（bǐ）傳統氬弧焊產品在10%鹽酸環境下的壽命長2-3倍，因其熱（rè）影響區更小，碳化物析出風險降低。

 四、選型建議（yì）與失效預（yù）防

1. 酸性（xìng）環（huán）境選型：

- pH 2-6：優先選用316L，溫度≤80℃

- pH＜2或含Cl-：需采用（yòng）904L或雙相不鏽鋼2205

- 氧化性酸：304優於316L（如硝酸濃（nóng）度30%以（yǐ）下）

2. 堿性環境選（xuǎn）型：

- pH 8-11：304/316L均可，溫度≤50℃

- pH＞11：建議316L配合定期（qī）堿洗（濃度≤20%）

3. 維護策略：

- 每月用1%硝酸溶液衝洗可恢複（fù）鈍化膜

- 避免（miǎn）與碳鋼接觸導致（zhì）的電偶腐蝕

- 振動篩網需額外考慮應力腐蝕開裂風險

某鋰電池原料生產線的實踐表明，采用316L+電解拋光方案的篩網在pH3.5的硫酸（suān）鈷溶液中使用壽命達5年（nián），而未處理產品（pǐn）僅維持2年即出現穿孔。這提（tí）示在選材（cái）基礎（chǔ）上，合理的工（gōng）藝設計同樣關鍵。未來，隨著氮化不鏽鋼篩網等新材料的應用（yòng），耐酸堿性能邊界有望（wàng）進一步突破
