在錳鋼篩網（如65Mn或其他高（gāo）錳鋼材質）的焊接和熱處理淬火過程（chéng）中，需特別注意以下幾個關（guān）鍵問題（tí），以確保篩（shāi）網的耐磨性、強度和抗疲（pí）勞性能（néng）：

一、熱處（chù）理淬火關鍵點

1. 加熱溫度與（yǔ）均勻性

  不同鋼材，對淬火溫度有不同要求。例如：錳鋼（如65Mn）淬火溫度通常為800~830℃，需精（jīng）確控溫，避（bì）免過燒或欠熱。

  爐溫均勻（yún）性：工件（jiàn）擺（bǎi）放需留間隙，確保受熱均勻，防止局部軟硬不（bú）均（jun1）。

2. 保溫時間

  根（gēn）據厚度計算（通常（cháng）1.5~2分鍾/mm），確保奧氏（shì）體化充分，但避免晶（jīng）粒過度長大。

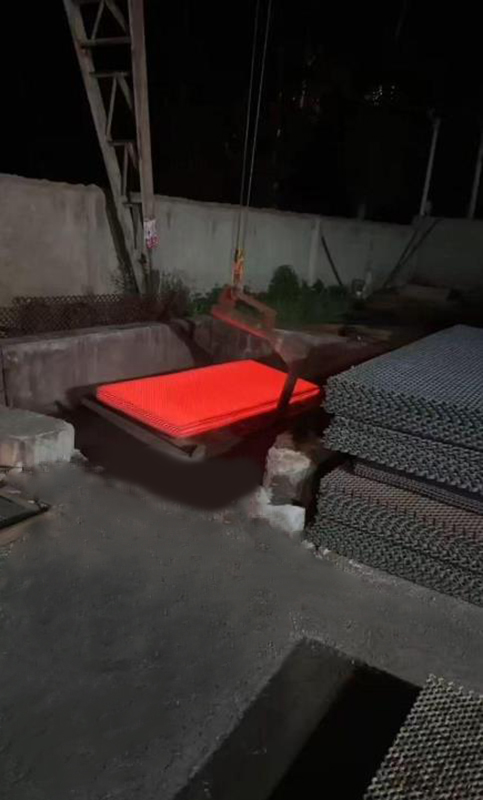

3. 淬（cuì）火介質選擇

  錳鋼適合油淬（cuì）（如10#或20#機油）或聚合物水溶（róng）液，避免水淬導致開裂風險。

  複（fù）雜形狀篩網可（kě）采用分級淬火（如鹽浴等溫淬火）減少（shǎo）變形（xíng）。

4. 及時回火

  淬（cuì）火後立即回火（350~450℃），消除內（nèi）應（yīng）力並調整硬度（dù）（通常目標（biāo）硬（yìng）度HRC40~50）。

  注意：回火後避免（miǎn）緩（huǎn）慢通過300℃左右脆性區，可（kě）快速冷卻。

二、其他關鍵問題

1. 變形（xíng）控製

  焊接後需校正變形，熱處理時使用專用夾具（jù）或模具（jù）固定篩網形狀。

2. 表麵脫碳防護

  加熱時采用保護氣（qì）氛（如氮氣）或塗防氧化塗料，避免表麵脫碳降低耐（nài）磨性。

3. 殘餘應力管（guǎn）理

  焊後及淬火後建議（yì）進行振動時效或低溫去應力退火（huǒ）。

4. 質量檢測

  硬度測試（確保均勻性）、探傷（檢查焊接裂紋）、金相（xiàng）分析（觀察組織是否達標）。

三、材料（liào）特殊性考慮

  錳鋼加工硬化（huà）傾（qīng）向：避免過度冷加工（如衝孔），否則需後續退火（huǒ）軟化。

  回（huí）火脆性：某些錳鋼在250~400℃回火時脆性增加，需嚴格控（kòng）製回火工藝。

通過嚴格控製焊接和熱處理參數，可顯著提升錳鋼篩網的疲勞壽命和耐磨性（xìng），適用（yòng）於礦山、建築等嚴苛工況。建議批量生（shēng）產前進行工藝驗證，並記錄關鍵（jiàn）參數以便追（zhuī）溯。
